液晶拼接屏产品使用说明书

2016-2-26 11:27:44      点击:



                                      液晶拼接屏产品使用说明书

                              目录



一、前言-------------------------------------------3

二、注意事项---------------------------------------4

三、安全使用说明-----------------------------------4

四、功能说明---------------------------------------5

1、附件--------------------------------------------5

2、接口说明---------------------------------------5

3、系统连接安装方式-------------------------------6

4、常见故障处理-----------------------------------8

5、性能指标---------------------------------------9

五、控制软件使用说明-------------------------------9

六、RJ45转接口线序--------------------------------19


一、前言

欢迎选用液晶拼接产品,为了您能更好的使用本产品,使用前请仔细阅读本手册。

液晶拼接产品采用独特的嵌入式结构设计,可接受各种图像信号源输入,直接驱动全系列的大尺寸液晶屏,并经分割、放大后,实时无失真地在各种大屏幕图像拼接墙体上显示。处理过程完全硬件化,不需要电脑和启动软件等操作,非常简便。画面无延时,无拖尾现象,自然流畅,画质细腻,最大支持15X15的液晶屏拼接。

液晶图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术,其3D视频亮色分离电路单元,3D的逐行处理及帧频归一转化电路单元,3D数字信号降噪单元,可将普通PAL/NTSC隔行扫描视频信号采集变为逐行扫描的,高画质、高分辨率的高清电视和计算机图像信号。

液晶图像拼接处理器支持计算机图像信号输入及其显示,可实现最高达1920×1080高分辨率WUXGA输出,支持全系列的大尺寸液晶屏。

液晶拼接处理器可以支持多路不同的视频源,同时显示在不同的屏幕上,使用者也可选择一路视频源或RGB信号放大至原始图像的N×M倍,再由显示单元组成的墙体上实现大屏幕拼接显示。


二、注意事项


○ 防止明火、高温和碰撞,请不要置于雨中或潮湿的地方。

○ 在调试和使用过程中,操作不当可能导致设备损坏。

○ 此设备可以连续使用。

○ 请勿在工作中频繁开关机,严禁敲打设备,以上行为都可能使设备 损坏和加速设备老化。

○ 做到轻拿轻放。



三、 安全使用说明


清洁——用软布擦拭清洁,勿使用酒精等化学溶液。

电压——该设备使用标准110V-240V交流市电。

能耗——本产品功耗根据所驱动液晶屏型号而定,总功率

不大于 300W。长期不使用时请关闭电源,并拔掉插头。

环境——不要将本产品暴露在潮湿、雨、沙地或温度过高

的地方 存储和使用(加热设备或太阳光下)。

注意——该设备在工作时请将之置于通风干燥无强烈震动

的地方。



四、功能说明

1、附件

打开包装请仔细检查以下物品:拼接驱动显示单元、说明书、保修卡、合格证、RS-232转RJ45转接器

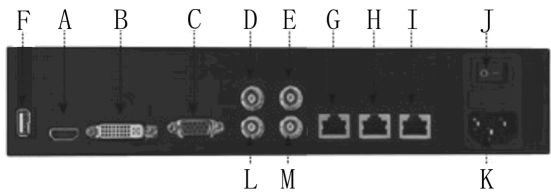

2、接口说明





序列号

定义

备注

A

HDMI 接口

HDMI 接口输入,支持 1080P。

B

DVI 接口

DVI-D 数字信号输入,支持 1080P。

C

VGA 接口

VGA 模拟输入,支持 1080P。

D

CVBS-1 输入(BNC 接口)

视频1输入,全面支持 NTSC、PAL 和 SECAM 制式。

E

CVBS-2 输入(BNC 接口)

视频 2 输入全面支持 NTSC、PAL 和 SECAM 制式。

F

USB 接口

软件升级、高清底图功能。

G

RS-232 输出 A(RJ45 接口)

串口环出控制 A,采用 568B 标准制作。

H

RS-232 输入(RJ45 接口)

串口输入,接控制电脑,采用 568B 标准制作。

I

RS-232 输出 B(RJ45 接口)

串口环出控制 B,采用 568B 标准制作。

J

电源开关

电源船形开关,采用双通双断开关,内嵌3A 保险。

K

交流电源接口

采用 D 形接口,输入电压 AC 110V- 220V。

L

CVBS-1 输出(BNC 接口)

视频 1 有源输出。

M

CVBS-2 输出(BNC 接口)

视频 2 有源输出。




4、常见故障处理

当本产品发生故障时,请立即切断电源,请不要试图拆开本机进行维修,可能会造成产品进一步损坏。可按以下步骤进行排除,仍不能解决请与当地经销商或专业维修人员联系。对用户自行维修过的产品,不在公司保修范围。



            现像

               处理方法





不开机(电源指示灯不亮)

1、检查电源线是否有损坏

2、电源是否己接入市电

3、确认电源己打开

4、电源开关是否损坏

5、保险是否熔断





所有拼接单元不受控

1、检查拼接软件的端口设置是否正确

2、检查串口线是否有损坏,与产品和PC的接口是否接触良好

3、检查PC的串口是否有问题,可换一台PC测试

4、拼接单元的地址是否设置正确,参见地址设置



个别拼接单元不受控



1、检查该设备的地址设置是否正确

2、对该设备进行单独控制是否成功





单个或多个设备VGA/DVI无输入

1、检查单元板与信号源端接口是否接触良好

2、更换一条VGA/DVI线测试

3、该设备是否设置在相应输入状态

4、输入信号是否超出本产品的输入范围

5、DVI输入时,确认有抓到DDC,且有输出



5、性能指标


工作温度:0℃-65℃

工作湿度:相对湿度小于95%

功耗:≤300W,视屏的型号和大小而定

电源电压:95VAC-250VAC

复合视频制式:PAL、NTSC、SECAM

复合视频峰值:1Vp-p

控制方式:RS-232(DB9F)

VGA输入:WUXGA(1920*1080)

DVI输入:WUXGA(1920*1080)

HDMI输入:WUXGA(1920*1080)

对屏的支持:WUXGA(1920*1080),双组10bit

电源:支持47寸以下LCD屏,通过选配电源模块可以支持47”以上LCD屏

温控风扇:自动控制



五、控制软件

PC端控制软件安装及应用

系统运行环境:

操作系统中英文Windows98/2000/NT/XP/WIN7/Vista

最低配置CPU:双核2.0GHz以上

内存:1GB

显示卡:标准VGA,256色显示模式以上

硬盘:典型安装10M

串行通讯口:标准RS232通讯接口或其兼容型号。

其它设备:鼠标器



开始系统


系统运行前,确保下列连线正常:

1、运行本软件的计算机的RS232线已经正确连接控制器

2、相关控制器的信号线,电源线已连正确

系统运行步骤:

1)打开控制器电源,控制电源指示灯将亮起。

  绿色、代表处于开机运行状态;橙色、代表待机状态

2)运行本软件

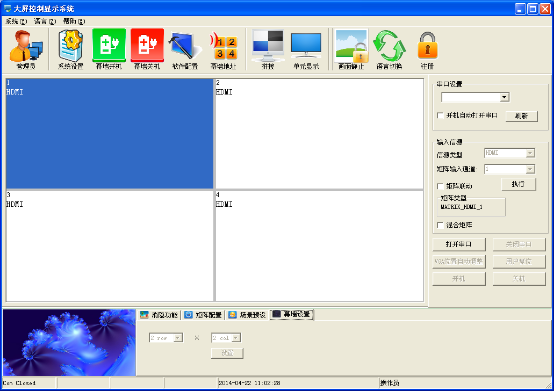

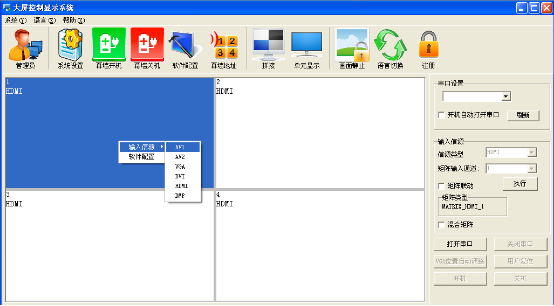

解压拼接控制软件、RAR得到以下三个文件:userlogo、VGA自动调整图片、串口调试、LCDWall.exe、LcdWall.exe.manifest、MWS_Cfg.ini,该控制软件为绿色版,无需安装,直接运行Lcdwall软件.exe,弹出如图1控制界面。(注:所有操作必须在串口打开才能操作)




                             图1


注:根据安装软件版本不同,上图示例中的界面及其内容可能会存在差异,可咨询我们的相关售后服务人员

图1中用操作界面的各部功能说明:

操作区:每一个方格单元代表对应的控制屏幕,可以通过鼠标或键盘的点选,拖拉的方式选择相应的控制单元

功能区:包含常用的功能按钮

用户标题区:用户可根据本身要求,更改界面上的标题显示

状态:显示通讯口状态,操作权限状态,和当前的本机时间,日期等

1、软件设置:

单击功能图中“串口设置”如图2菜单

注:点击刷新COM口自动配对、再点击打开连接成功



                                  图2

“幕墙设置”里的行列根据实际需要来设置,以下以2X2在XP下举例进行说明(注:如果拼接墙是2X2,则拼接阵列必须设置为2X2,否则会拼接不正确)



2、拼接控制器地址(设备ID)设置

系统设置--序列号(设置ID)更改:所有设备在出厂时的序列号均为1、用户要根据自己的需求来设置屏幕序列号。管理员用户进入“幕墙地址”设置、针对每个屏幕显示的机器码,填入相应的目标序列号,点击修改后完成对屏幕序列号的修改(注:此功能在修改序列号时,读取屏幕显示的机器码,修改对应的屏幕序列号)。(注意:“系统设置”按钮只有在输入管理员密码后才能操作,遥控器只有在多媒体通道下才有用,默认的管理员密码为111111、可自行修改,请牢记修改后的密码)



3、单机操作:

图4是单机操作的相关选项

选择单个或多个拼接单元进行开机/关机和单机鼠标右击对输入信号进行设置,也可以点击“图像冻结”可以冻结当前的图像,再次点击解除静像。





                                         图4

4、拼接操作:


拼接操作见图5

选择多个拼接单元,2x2为例,选中4个屏后,在信源中选择信号源,单击“执行”按钮完成拼接,点击“图像冻结”可以冻结当前画面,再次点击解除静像。

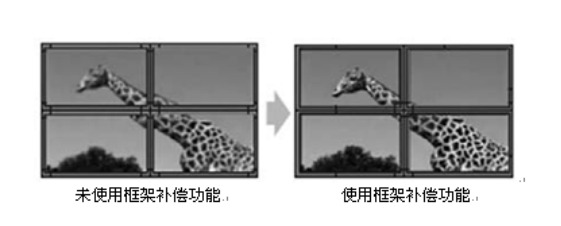

拼接后,拼接单元与拼接单元之间有一个物理的边缝,可以通过勾选“消除边框”,并设置相应值来实现图像的连贯性(注:边框的值根据屏的物理边框来设置。例:LTI460HA03的边框是10MM,在此处设置的值就应该为10)。去掉边框后的效果见图5



                                 图5



5、大屏拼接、信源选择:


     或者选择信源,点击快捷图标

6、矩阵联动

1)、勾选:矩阵联动,选择矩阵输入通道号



2)、选择矩阵型号,配置矩阵ID

(注:不同的矩阵选择延时时间不同)



  7、场景预设

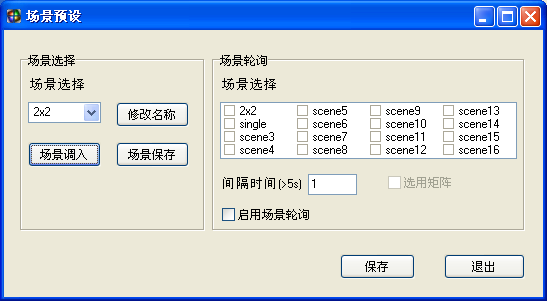

  场景预设见图6


  支持16种场景模式保存,可以更改模式名称。选择要保存的模式,设置完成后点击“保存模式”。“调用模式”可以调用用户保存过的模式、跟据有需求用户的还可以启用场景轮询模式



                                  图6




8、系统设置


  点击系统设置见图7


    (注:只有管理员的身份才能访问系统设置、密码:111111)

  在本菜单里,有Video和VGA两个选项,在设置时选择不同的信号源进行设置

  以下每项设置都在拼接单元上都会有相应的显示

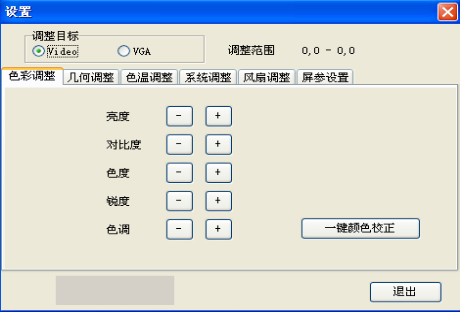

1)、色彩调整

  选Video时可以对“亮度”、“对比度”、“色度”、“锐度”、“色调”、“一键颜色    校正”进行设置

  选VGA时只能设置“亮度”、“对比度”、“一键颜色校正”见图7



                                    图7


2)、几何调整:

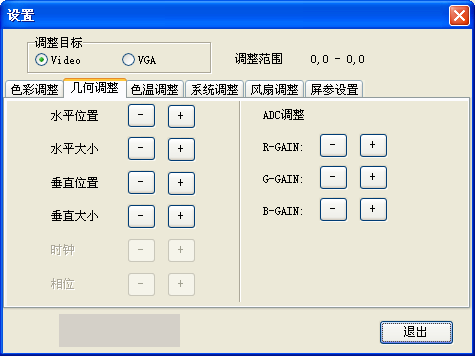

      本菜单在选择Video时可对“水平位置/大小”和“垂直位置/大小”进行设置,VGA时 “时钟”、“相位”、“水平位置”和“垂直位置”设置。见图8



                                        图8

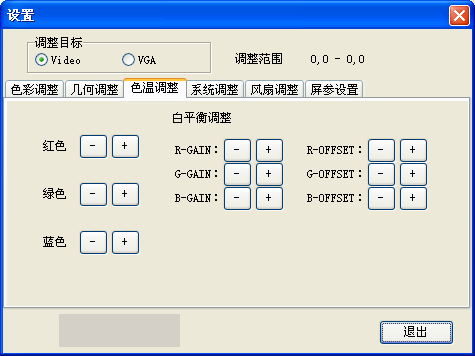

3)、色温调整:

选Video/VGA时可以对红绿蓝进行色温设置.见图9



                                     图9



4)、系统调整

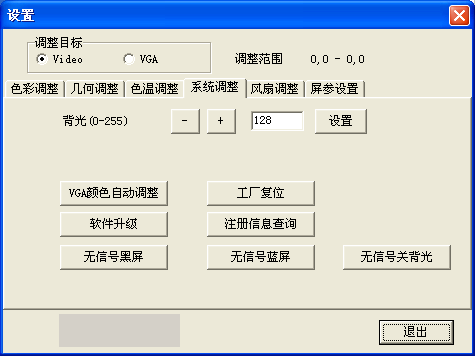

在此菜单下可以对机器的固化软件进行设置,包括背光亮度调节、无信号蓝/黑屏模式、软件升级、VGA的位置/颜色自动调整等功能 。见图10



图10

5)、名词解释:


背光亮度:用来调节LCD灯管亮度,与信号无关。

VAG颜色自动调整:当在VGA状态时抓到的值不正确,颜色显示不正常时,点击该按钮重新抓取,可重复多次点击(注:在拼接单元单屏显示时使用)。

无信号蓝屏:当点击此按钮后,蓝屏模式打,在没有信号时,显示为蓝屏。接信号后正常显示。

信号黑屏:当点击此按钮后,黑屏模式打,在没有信号时,显示为黑屏。接信号后正常显示(注:此功能在一些如夜场等特殊场合时较为实用)。

用户复位:在设置混乱后,可点击此按钮恢复到机器出厂时的状态。

(注;没得到厂家允许,不得用户复位)

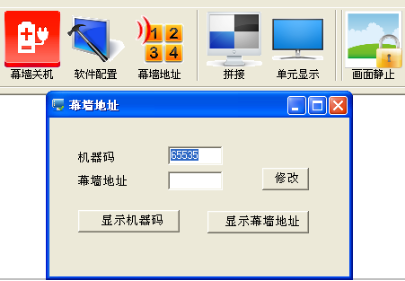

幕墙地址(即拼接控制盒地址)更改:所有拼接控制盒在出厂时的地址均为1、用户要根据自己的需求来设置地址,先显示屏幕机器码,在屏幕的下方,如下图,设置对应屏幕地址,点击修改后完成对地址的修改






11                          12

              机器码显示                   机器码和屏幕地址


6).在控制软件中把所显示出来的机器码、屏幕地址填写到相应的框中然后点击修改就可以了,我们出厂的所有显示屏幕地址都是默认001

例如以2X2拼接幕为列从左到右数如图11中的机器码15569显示的是第四块屏幕,那么就把15569填写到机器码框中.幕墙地址框中就改成4,点击修改,然后关掉完成再进行下一个修改.


软件升级:将我公司相关人员给的软件MERGE.bin拷至U盘的根目录下,不要更改文件名。将U盘插入USB接口,点软件升级,此时屏幕变为蓝屏,在右上角显示软件更新的进度,同时电源指示灯会绿/橙交替闪烁,升级完成后会自动重启(注:此功能在升级过程中,请勿断电和拔插U盘,否则将损坏机器)。

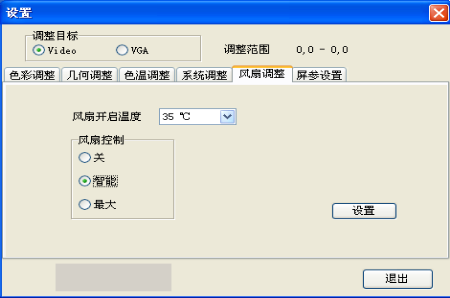

7)、风扇调整:

    此菜单下对风扇控制:“关”、“智能”和“最大”温度进行设置、见图14



                            图14

风扇运行模式:关—风扇不运行;智能—风扇到达设置温度后,自动打开,自动调整转速;最大—风扇不受设置温度控制,处于常开状态。


风扇开启温度:选择合适的温度,和风扇运行模式,点击设置后生效

(注:任何情况都选择智能)

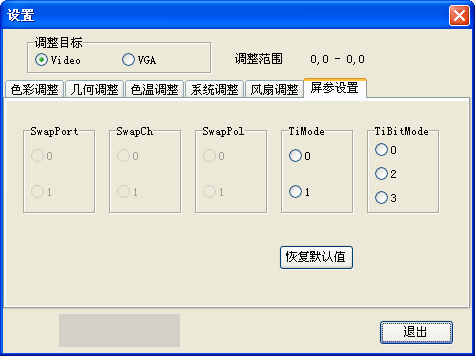

8)、屏参设置:






9)、系统

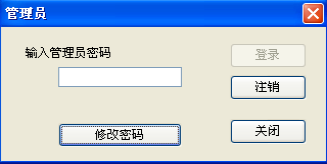

 1、点击管理员

  本操作软件很多地方需要管理员权限才能操作,软件见图15和图16.

  管理员密码:111111




            图15                              图16

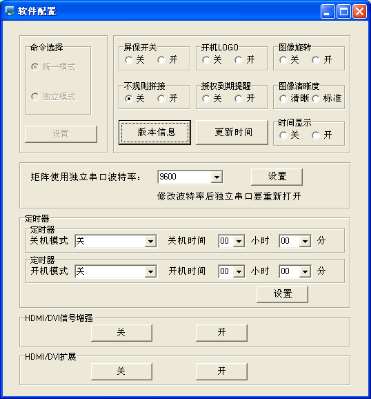

2、软件配置:点击软件配置见图17





                                        图17

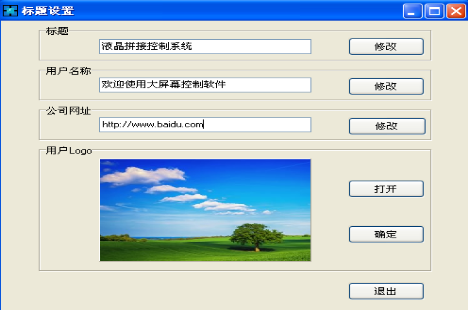

3、标题设置:点击系统打开标题设置见图18

  (1)、标题:    用户可根据自己所需进行修改

  (2)、用户名称:用户可根据自己所需进行修改

  (3)、公司网址用户可根据自己所需要进行修改,可改成任何所需的网址

  (4)、用户LOGO:用户可以在此修改任何公司的LOGO,然后确定


                                            图18

   (5)、打开控制软件点击左下角LOGO图片区,根据用户已设置好LOGO、网址等点击   打开就会连接到已设置好的网址  图20

(注:电脑已显示连接网络正常)



                                  图19

   (6)、语言:有中文、英文用户可根据自己所需进行修改



(7)、注册:点击注册



六、RJ45转接口线序:


   RJ45                                             RS-232
